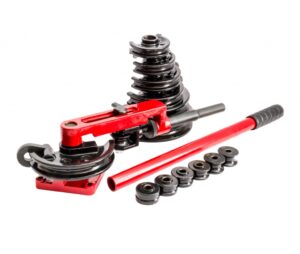

Как устроен ручной трубогиб?

Реализация многослойной сантехнической схемы предполагает прокладку одной или нескольких труб вдоль перегородок. Затем необходимо иметь возможность сгибать многослойную трубу, чтобы следовать направлению сети. К счастью, трубки сохраняют приданную им форму благодаря центральному алюминиевому слою. Формирование многослойного изображения — это операция, требующая определенных мер предосторожности. В этом руководстве объясняется, как надежно и надежно согнуть трубу. Сам ручной трубогиб можно выбрать, перейдя по ссылке.

Прочитав этот урок, вы легко узнаете:

Объясните важность гибки многослойной трубы.

Расчет углов и радиусов изгиба

Используйте правильные инструменты для гибки многослойной трубы

Определите, в каких случаях лучше использовать многослойную арматуру

Эта статья является частью нашего полного руководства по многослойным трубкам. Не стесняйтесь обращаться к нему, чтобы узнать больше.

Зачем сгибать многослойную трубу?

Изгиб многослойной трубы — это операция, заключающаяся в изгибе трубы под определенным углом без ее повреждения. Это позволяет изменить направление в контуре питьевой воды так, чтобы труба следовала по пути установки и обслуживала жилые помещения, которые должны быть снабжены водой.

Многослойный материал легко сгибается благодаря центральному алюминиевому слою, который придает ему память формы. Однако при изгибе следует соблюдать определенные меры предосторожности, чтобы не повредить трубку. Действительно, чрезмерное сгибание или сгибание без соответствующих инструментов может привести к искривлению трубки, что делает ее непригодной для безопасного использования.

Трубка погнута после чрезмерного изгиба

Изогнутая область становится потенциальной опасностью протечки, если трубка установлена ​​как есть: при использовании и под действием давления ослабленная область может треснуть и вытечь воду. Повреждения могут быть значительными, особенно если труба заглублена за перегородками.

Как согнуть многослойную трубу?

Существует два способа гибки многослойной трубы: ручная гибка или гибка с использованием специальных инструментов. Если многослойные трубы малого диаметра легко сгибаются вручную, поскольку они остаются относительно гибкими, то трубы большего диаметра (26 мм и выше) гораздо сложнее эффективно согнуть без инструментов.

Читать также:  Вывоз строительного мусора: особенности и разрешение

В этом случае для достижения точного и эстетичного изгиба часто рекомендуются многослойные аксессуары, такие как гибочная пружина, или портативный электроинструмент, такой как электрический трубогиб.

Но полезность этих инструментов не ограничивается самыми большими диаметрами. Использование гибочной пружины или электрического гибочного станка для гибки труб малого диаметра позволяет без риска достичь меньших радиусов изгиба и, следовательно, гораздо больших углов изгиба.

В таблице ниже для каждого диаметра трубы указаны минимальные радиусы изгиба, которые необходимо соблюдать при гибке вручную или с помощью специальных инструментов.

Диаметр многослойной трубы (в мм) Радиус изгиба без инструмента (в мм) Радиус изгиба с инструментом (в мм)

16 80 40

20 100 50

26 130 69

Предупреждение: даже если гибка выполняется с помощью специальных инструментов, важно не превышать предел кривизны, выше которого надежная установка больше не гарантируется.

На приведенной ниже диаграмме поясняется, что называется радиусом кривизны, и показан метод его эффективного расчета.

Для гибки многослойной трубы используется несколько инструментов:

Изгибающая пружина

Простая в использовании и экономичная, гибочная пружина является наиболее распространенным и доступным решением. Пружина скользит по многослойной трубке и позиционирует себя там, где требуется изгиб. Положив одну руку на каждую сторону пружины, можно легко согнуть трубку, пока не будет достигнут желаемый угол изгиба. Пружинные кольца позволяют создать равномерный изгиб многослойной трубки, что позволяет избежать риска «защемления».

Обратите внимание: гибочных пружин столько, сколько диаметров многослойных труб. Поэтому необходимо выбрать пружину, соответствующую диаметру изгибаемой трубы.
